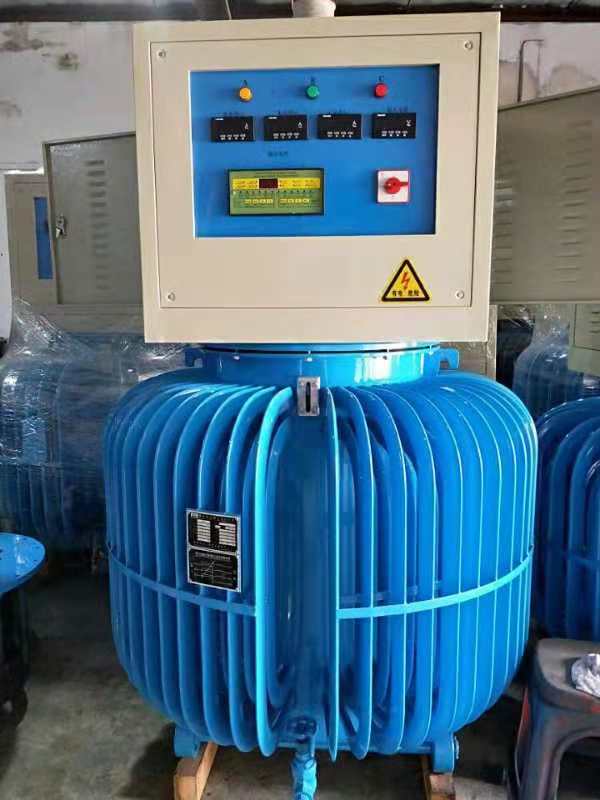

油式感应稳压器
详细信息
◆产品概述
JTSCA系列油式感应稳压器是由器身、油箱、定子、转子顶盖、传动控制电机、手轮机构等组成，采用进口高效高导磁矽钢片、斜槽新工艺制作，性能好，达到IEC标准对电器试验电源的要求。
该系列产品通过电传电动机或手轮机构及齿轮偶合来实现转动调压，转动范围在180°内，可平滑、无级地调节负载电压，并在油箱上端设有电器限位和机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底座架固定，放入油箱中，箱内装有10﹟变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。采用模组化设计，所有元件均可规格化，输出电压波形畸变小，使用寿命长、运行可靠 ，易维护及保养、损耗低、过载能力强，具有两种调压速度，是电机、变压器和其他电器理想的可调电源。
◆产品概述
JTSCA系列油式感应稳压器是由器身、油箱、定子、转子顶盖、传动控制电机、手轮机构等组成，采用进口高效高导磁矽钢片、斜槽新工艺制作，性能好，达到IEC标准对电器试验电源的要求。
该系列产品通过电传电动机或手轮机构及齿轮偶合来实现转动调压，转动范围在180°内，可平滑、无级地调节负载电压，并在油箱上端设有电器限位和机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底座架固定，放入油箱中，箱内装有10﹟变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。采用模组化设计，所有元件均可规格化，输出电压波形畸变小，使用寿命长、运行可靠 ，易维护及保养、损耗低、过载能力强，具有两种调压速度，是电机、变压器和其他电器理想的可调电源。
◆技术参数
1. 容量范围 ：100KVA-2000KVA 型号：JTSCA
2. 输入电压 380V±15%
3. 输出电压 0～550V可调
4. 频率 50HZ
5. 效率 98%,带载能力强
6. 抗电强度 2000V/60S﹤10mA
7. 绝缘电阻 ﹥2MΩ
8. 相对湿度 ﹤95%
9. 温升 ﹤55℃
10. 噪声 ﹤48dB
11. 环境温度 -15℃ ～ +40℃
◆适用场所
广泛用于工矿隧道、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、进口设备等。同时也适用于电机电器试验、电炉控温、整流设备配套、发电机励磁等，在机械制造、化工、纺织、通讯、军工等行业得到广泛应用。
◆产品特点
1 ) 无触点调节，使用寿命长；
2 ) 适用于各种性质的负载；
3 ) 过载能力强，可连续长时间使用，且可瞬间2-3倍电流通过，而不损坏本机；
4 ) 运行可靠，使用、维护方便 。
◆工作原理
JTSCA系列油式感应调压器的结构和电磁原理，类似于堵转的绕线式异步电动机，能量转换关系和运行特性，类似变压器。它是借助伺服电动机或手轮传动机构，使定子转子之间产生相对角位移，从而改变定子和转子绕组感应电势的幅值（单相）、相位（三相），以达到调节输出电压的目的。
◆主要结构
JTSCA系列油式感应稳压器由器身、冷却油箱及传动控制装置三部分组成。
1）器身是稳压器的主体，结构类似于堵转的绕线式异步电动机，由定子、转子、面板和底座组成，并系立式安装。
2）稳压器的冷却油箱结构与一般电力变压器的油箱相仿。
3）稳压器的传动装置由传动机构和控制部分组成，控制方式为电动、手动两用式。传动机构由两级蜗杆、蜗轮及伺服电动机、手轮组成，第一级是用来降低电动机转速并带动第二级蜗杆、蜗轮工作。
电动控制时，通过控制按钮来控制电动机的正反向运转，从而使稳压器的输出电压获得改变。在第二级蜗杆的一端装有手轮，手动控制一般用在伺服电动机及控制线路发生故障时，仍然保证稳压器正常调节电压。在第二级半圆蜗轮的两极限位置处装有行程开关，当输出电压调至两极限值时，行程开关动作，切断伺服电动机电源。在此蜗轮上还装有保险销。
4）稳压器的面板上装有注油器（也作测温用），有相序标记的接线端子以便于安装接线。
◆吊运和保管
1）稳压器面板上的两个吊环螺钉是作吊芯用的，整机吊运应吊油箱上的吊攀，切忌吊面板上的两个吊环。
2）产品在运输过程中不得淋雨和倒放，不应有剧烈震动和摇晃；
3）产品应存放在空气流通，周围介质温度不高于 40℃，无淋雨或嚗晒及无腐蚀性气体的场所中。
◆安装与调试
1）开箱后按装箱单查收，然后将调压器吊起，装上地轮、垫圈（地轮两边），插上开口销。
2）检查箱内冷却油是否在油位指示线以上，如不到油位指示线，请按产品使用说明书处理。
3）新安装长期未用的调压器，运行前须用500伏兆欧测量绕组对地的绝缘电阻，其值不低于20MΩ时方可安全使用，否则应进行热烘处理，热烘处理方法一般可用空载带电烘燥法或送入烘房烘燥，烘燥温度为60±5℃，时间6小时。烘燥后应检查各紧固件是否松动，如有松动，应加以紧固，传动部、颁标位加注润滑油脂。
4）稳压器围应留适当空间，以利通风散热，并便于随时检查。
5）电源电压应符合调压器铭牌上的输入电压。
6）稳压器必须良好接地，以保证安全。
7）按说明书所示连接控制部分线路。
8）检查稳压器的传动机构，在整个调压范围内应转动灵活，轻重均匀。
9）进行空载运行检查，电动调压时，其方向应与稳压器所标示的方向一致。输出电压达到两极限值时,行程开关应动作，切断电动机电源，停止电动机运转。
1. 容量范围 ：100KVA-2000KVA 型号：JTSCA
2. 输入电压 380V±15%
3. 输出电压 0～550V可调
4. 频率 50HZ
5. 效率 98%,带载能力强
6. 抗电强度 2000V/60S﹤10mA
7. 绝缘电阻 ﹥2MΩ
8. 相对湿度 ﹤95%
9. 温升 ﹤55℃
10. 噪声 ﹤48dB
11. 环境温度 -15℃ ～ +40℃
◆适用场所
广泛用于工矿隧道、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、进口设备等。同时也适用于电机电器试验、电炉控温、整流设备配套、发电机励磁等，在机械制造、化工、纺织、通讯、军工等行业得到广泛应用。
◆产品特点
1 ) 无触点调节，使用寿命长；
2 ) 适用于各种性质的负载；
3 ) 过载能力强，可连续长时间使用，且可瞬间2-3倍电流通过，而不损坏本机；
4 ) 运行可靠，使用、维护方便 。
◆工作原理
JTSCA系列油式感应调压器的结构和电磁原理，类似于堵转的绕线式异步电动机，能量转换关系和运行特性，类似变压器。它是借助伺服电动机或手轮传动机构，使定子转子之间产生相对角位移，从而改变定子和转子绕组感应电势的幅值（单相）、相位（三相），以达到调节输出电压的目的。
◆主要结构
JTSCA系列油式感应稳压器由器身、冷却油箱及传动控制装置三部分组成。
1）器身是稳压器的主体，结构类似于堵转的绕线式异步电动机，由定子、转子、面板和底座组成，并系立式安装。
2）稳压器的冷却油箱结构与一般电力变压器的油箱相仿。
3）稳压器的传动装置由传动机构和控制部分组成，控制方式为电动、手动两用式。传动机构由两级蜗杆、蜗轮及伺服电动机、手轮组成，第一级是用来降低电动机转速并带动第二级蜗杆、蜗轮工作。
电动控制时，通过控制按钮来控制电动机的正反向运转，从而使稳压器的输出电压获得改变。在第二级蜗杆的一端装有手轮，手动控制一般用在伺服电动机及控制线路发生故障时，仍然保证稳压器正常调节电压。在第二级半圆蜗轮的两极限位置处装有行程开关，当输出电压调至两极限值时，行程开关动作，切断伺服电动机电源。在此蜗轮上还装有保险销。
4）稳压器的面板上装有注油器（也作测温用），有相序标记的接线端子以便于安装接线。
◆吊运和保管
1）稳压器面板上的两个吊环螺钉是作吊芯用的，整机吊运应吊油箱上的吊攀，切忌吊面板上的两个吊环。
2）产品在运输过程中不得淋雨和倒放，不应有剧烈震动和摇晃；
3）产品应存放在空气流通，周围介质温度不高于 40℃，无淋雨或嚗晒及无腐蚀性气体的场所中。
◆安装与调试
1）开箱后按装箱单查收，然后将调压器吊起，装上地轮、垫圈（地轮两边），插上开口销。
2）检查箱内冷却油是否在油位指示线以上，如不到油位指示线，请按产品使用说明书处理。
3）新安装长期未用的调压器，运行前须用500伏兆欧测量绕组对地的绝缘电阻，其值不低于20MΩ时方可安全使用，否则应进行热烘处理，热烘处理方法一般可用空载带电烘燥法或送入烘房烘燥，烘燥温度为60±5℃，时间6小时。烘燥后应检查各紧固件是否松动，如有松动，应加以紧固，传动部、颁标位加注润滑油脂。
4）稳压器围应留适当空间，以利通风散热，并便于随时检查。
5）电源电压应符合调压器铭牌上的输入电压。
6）稳压器必须良好接地，以保证安全。
7）按说明书所示连接控制部分线路。
8）检查稳压器的传动机构，在整个调压范围内应转动灵活，轻重均匀。
9）进行空载运行检查，电动调压时，其方向应与稳压器所标示的方向一致。输出电压达到两极限值时,行程开关应动作，切断电动机电源，停止电动机运转。
